Notes de conception

1/ Page

• Je pars d’une fauille A3 qui prise au format portrait servira de base de page web
• On placera plusieurs feuilles les une après les autres pour avoir une page déroulante.
• La largeur d’une page A3 est de 29,7cm.
• partant pour un format d’écran d’ordinateur stadart (1920*1080 px), un px représente 0,18mm.

2/ Normographe

2.1 Carrées

• Pour commencer on va prendre des tailles de 50px à 600px avec pas de 50px.
• Ce qui donne des carrés de :

Correspondance en pixel (px)	Taille en mm (écran 1920*1080 px (1 pixel ~ 0,18mm))
50 px	9 mm
100 px	18 mm
150 px	27 mm
200 px	36 mm
250 px	45 mm
300 px	54 mm
350 px	63 mm
400 px	72 mm
450 px	81 mm
500 px	90 mm
550 px	99 mm
600 px	108 mm

• Les dimentions au delà de 300px sont difficile à caser sur le normographe car trop grande. C’est pourquoi j’ai ajouté des graduations pour les dimentions plus grandes.

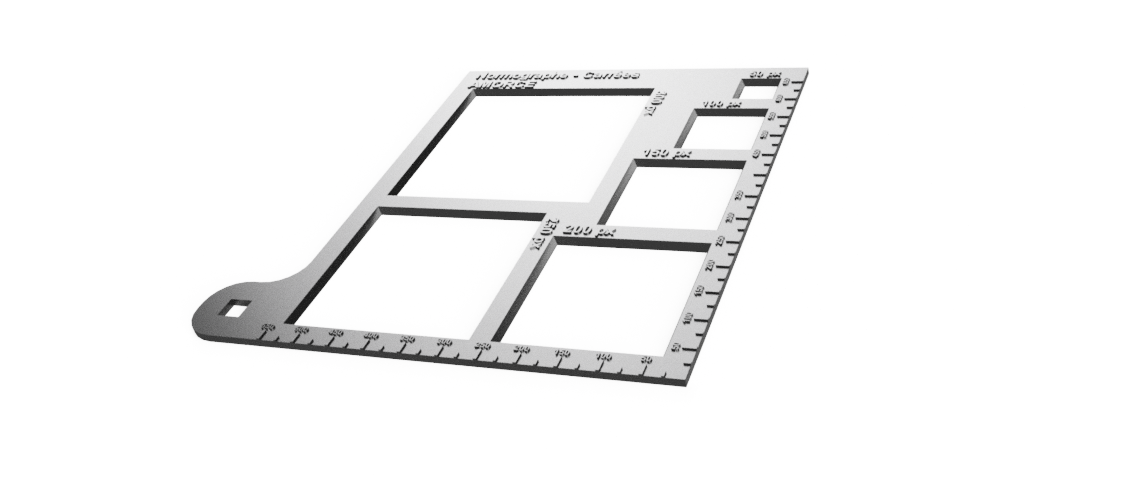

• Voilà un aperçu de ce que cela peu donner

2.2 Ronds

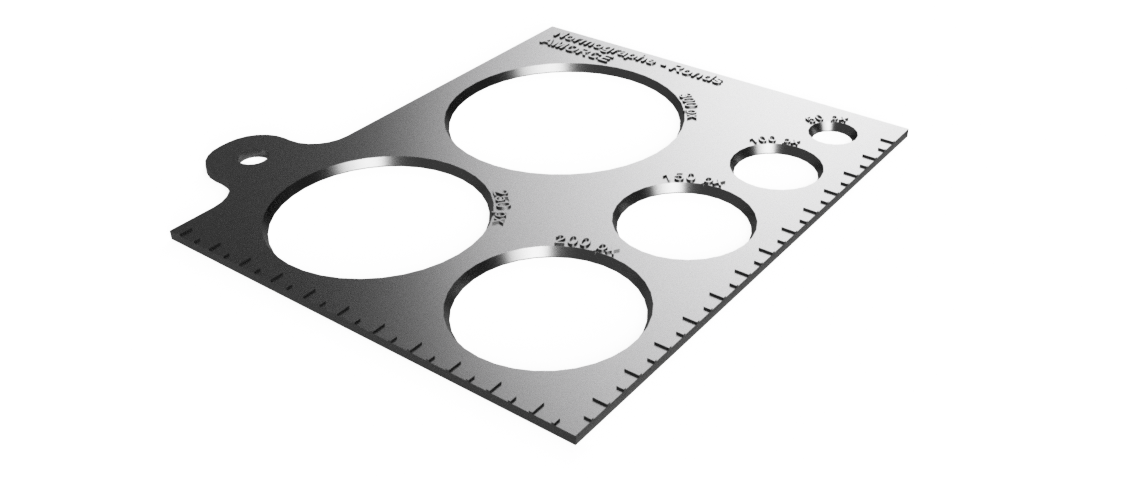

Les cercles sont réalisés aux même dimensions que les carrées.

2.3 Rectangles

Dans le web on utilise des rectangls de divers proportions. Même si toutes les dimensions se valent, il est commun d’utiliser quelques proportions courantes de photographie comme par exemple 4:3 ou 16:9.

Dans un premier temps, j’ai fais le choix de réaliser deux normographes l’un en 16:9 et l’autre en 4:3.

Les dimentions choisis prennent pour hauteur la même valeur que pour les carrées et les cercles.

Correspondance en pixel (Hauteur en px* largeur en px)	Taille en mm (écran 1920*1080 px (1 pixel ~ 0,18mm))
50 px * ~67 px	9 mm * 12 mm
100 px * ~133 px	18 mm * 24 mm
150 px * 200 px	27 mm * 36 mm
200 px * ~267 px	36 mm * 48 mm
250 px * ~333 px	45 mm * 60 mm
300 px * 400 px	54 mm * 72 mm
